N邊曲面可以選中零件上的邊線，快速的創建一張曲面，設計師常用此命令來填補零件上的破孔。下面將通過一個實例，分享ug軟件中正確靈活運用N邊曲面做網格面的技巧。

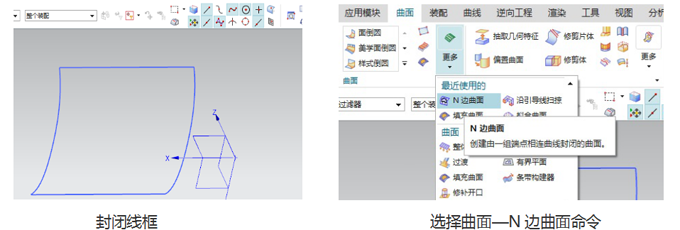

對于圖中所示的線框除了用N邊曲面來做還可以用一些其他的相關指令來做例如網格命令，這些方法都是可以的。正常來說最簡單的方法還是N邊曲面，因?yàn)镹邊曲面不用一個個點，可直接進行框選。當然N邊曲面在做的時候是根據邊界線自動創建的，那我們?nèi)绾尾拍茉贜邊曲面的基礎上再進行一些優化呢。比如我們想要一個什么形狀，ｎ邊曲面就能做成什么樣子，比如說我們想做一個如圖所示的曲面。

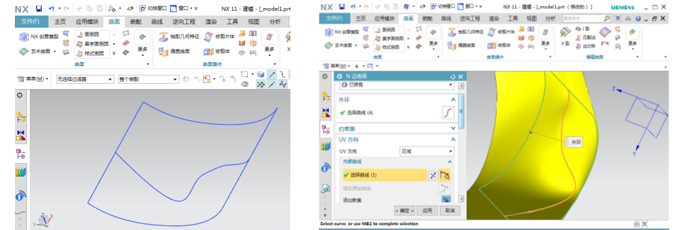

在內環曲線中點擊線框內部的曲線，我們會發現重新生成的曲面就是根據邊界線再加上中間的控制線創建出來的弧面，這就是用N邊面如何做類似網格面的方法，供大家參考。
