葉輪逆向設計案例

逆向工程（Reverse Engineering）也稱反求工程，是指用一定的測量手段對實物或模型進行測量，根據測量數據通過三維幾何建模方法，重構實物的 CAD 模型，從而實現產品設計與制造的過程。

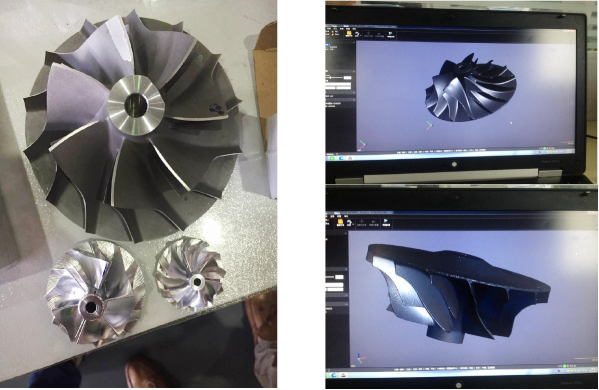

一．三維掃描

葉輪由于葉片曲面較多，傳統掃描方式十分麻煩，因此客戶最終采用了行創手持式三維掃描儀
HandySCAN700。 HandySCAN700 是一款測量精度高，掃描速度快的手持式激光三維掃描儀，能使得掃描過程事半功倍。整個掃描過程僅僅十余分鐘，將掃描數據導入后期處理軟件，便可進行逆向建模設計。

二. 逆向造型1.優化數據

葉輪的點云數據中含有許多雜點，因此需把雜點過濾掉，并對點云數據進行優化，刪除不必要的數據點。適當降低點云的密度，可以加快計算機處理的速度。

2.特征線的提取

特征線的提取是整個曲面重構的關鍵。根據葉輪外形特點，先對葉輪點云做出必要截面線；然后剔除截面點云的雜點進行必要的光順；最后把截面點云擬合成曲線，以便構造自由曲面。

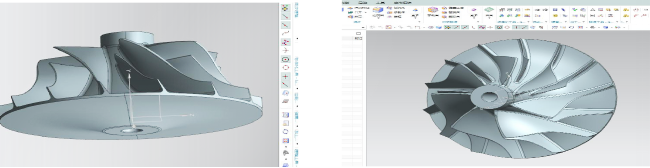

3.構建曲面模型

對曲線進行構造編輯，依照線條和點云進行重新鋪面。

4.圓角處理

 葉輪進氣邊的圓角特征在測量時已經用點數據的方式表達出來了，但如何做到與兩邊的葉片相切，這就需要使用到 NX 軟件的三邊倒角功能。否則做出來的圓角會含有尖角，不符合葉輪的實際形狀。
